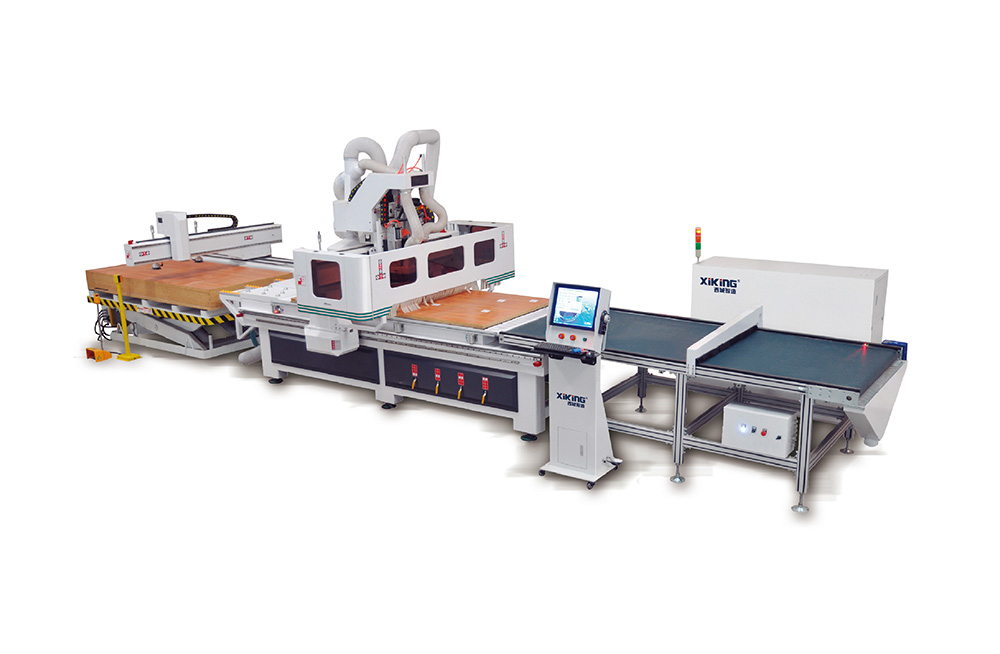

產品中心XK-1325數控排鉆開料中心
主要配置
大功率自動換刀主軸、排鉆組。
臺灣自動潤滑免維護導軌。
德國HERION斜齒條。
進口伺服驅動系統和行星減速機。
德國西門子電氣元件等進口部件，性能穩定。
功能特性
配置斗笠式刀庫。
臺面為真空吸附臺面，可強力吸附不同面積的材料。
為自動上料、優化開料、打垂直孔、自動下料一步完成，工序無間斷，實現高效率生產。
參數配置
|
有效行程范圍 |
Travelling size |
2500x1260x100mm |
|
最大加工尺寸 |
Working size |
2440x1260x100mm |
|
臺面尺寸 |
Table size |
2440x1250mm |
|
傳動形式 |
Transmission |
X齒條，Y/Z軸絲杠 |
|
臺面結構 |
Table structure |
吸附條+吸附塊 |
|
主軸功率 |
Spindle power |
9.0kw |
|
主軸轉速 |
Spindle speed |
10-24000r/min |
|
快移速度 |
Travelling speed |
0-60m/min |
|
最大工作速度 |
Working speed |
0-20m/min |
|
刀庫形式 |
Tool magazine |
斗笠式（Round type） |
|
刀庫容量 |
Tool slots |
12 |
|
排鉆組 |
Drilling system |
5+4 |
|
驅動系統 |
Driving system |
新代SYNTEC |
|
工作電壓 |
Voltage |
AC380v/50Hz |
|
操作系統 |
Controller |
新代SYNTEC |
